Koks yra tinkamas MBBR užpildymo koeficientas? Optimizavimo patarimai miesto ir pramonės reikmėms

Praktinis vadovas apie MBBR terpės užpildymo koeficientus: apibrėžimai, skystinimo riba už 67 % lubų, rekomenduojami diapazonai komunalinėms ir pramoninėms įmonėms ir reguliavimo patarimai, apimantys bako tipą, aeraciją ir regioninę vandens kokybę.

Įvadas

Užpildymo koeficientas (taip pat rašomas kaip užpildymo greitis arba užpildymo procentas) yra vienas iš dažniausiai užduodamų parametrų MBBR projekte:

nustatykite jį per mažą ir gydymo pajėgumas gali sumažėti; nustatykite jį per aukštai ir gali sutrikti skysčių susidarymas.

Inžinerinėje praktikoje MBBR terpės užpildymo santykis paprastai yra kontroliuojamas viduje25%–67%(priklausomai nuo terpės tipo ir rezervuaro konfigūracijos), su pastebimai skirtingu rekomenduojamu diapazonu komunaliniam ir pramoniniam naudojimui.

Koks yra užpildymo koeficientas ir kodėl 67% dažnai traktuojami kaip lubos

Pripildymo koeficientas yra reaktoriaus efektyvaus tūrio procentas, kurį užima nusistovėjęs terpės tūris. Jis nustato ir bendrą bioplėvelei auginti skirtos terpės kiekį, ir tai, ar terpė gali laisvai suktis veikiant hidraulinėms ir aeracinėms jėgoms.

Realiuose projektuose pripildymo koeficientas matuojamas pagal nusistovėjusį terpės tūrį: terpės mėginys įkeliamas į graduotą cilindrą arba kalibruotą talpyklą, švelniai baksteli, kol tūris stabilizuosis, o tada lyginamas su rezervuaro tūriu. Matmenų skirtumai tarp partijų gali turėti įtakos matavimui, todėl projektavimas, įsigijimas ir dozavimas, kur tik įmanoma, turi būti skaičiuojami pagal tą pačią partijos specifikaciją.

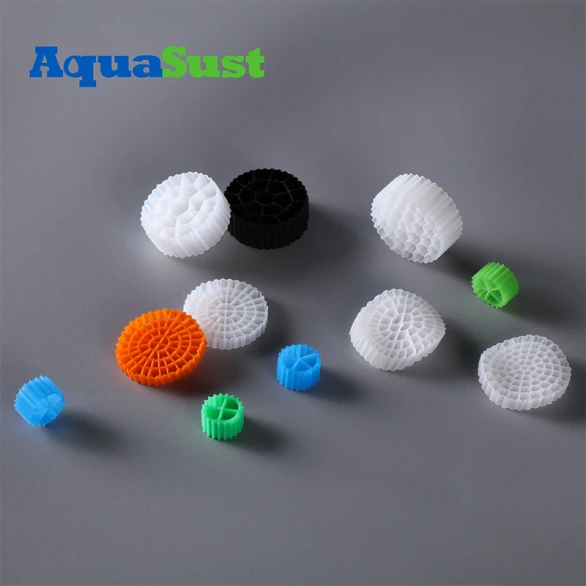

Suskystinimui reikia pakankamai laisvos vietos. Inžinerijos patirtis rodo, kad cilindrinės K- tipo terpės (K1/K3/K5) užpildymo santykiui viršijus apytiksliai 67 %, terpės sluoksnis tampa tankus: vandens ir oro burbuliukai sunkiai prasiskverbia, o šalia bako dugno susidaro nejudančios zonos. Dėl šios priežasties67 % yra plačiai traktuojami kaip praktinės inžinerinės lubos pakabinamoms terpėms (tipinė vertė). Lubos šiek tiek skiriasi priklausomai nuo žiniasklaidos struktūros; akyta kempinė{1}}tipo medžiaga lengviau deformuojasi ir kai kuriais atvejais gali pasiekti didesnį santykį, tačiau tai reikia atidžiai patikrinti.

Per mažo arba per didelio užpildymo koeficiento poveikis

2.1 Per mažas užpildymo laipsnis

Nepakankamas efektyvus bioplėvelės paviršiaus plotas rezervuare, sumažėja tūrinė apkrova, o nuotekų rodiklius sunku pasiekti;

Esant mažoms terpės koncentracijoms, suskystėjimas tampa pernelyg intensyvus, bioplėvelė lengviau nupjaunama, o bioplėvelės susidarymo laikotarpis pailgėja;

Investicijos į rezervuaro tūrį nėra visiškai išnaudotos - modernizavimo projektai išleidžia pinigus nedidinant talpos;

Nauji-statybos projektai gali būti priversti padidinti rezervuarus, kad būtų kompensuoti valymo pajėgumai, todėl padidės civilinės-statybos ir pėdsakų sąnaudos.

2.2 Per didelis užpildymo laipsnis

Apribojamas terpės skystinimas, rezervuaro viduje susidaro susikaupusios negyvosios zonos, pablogėja masės perdavimas, atsiranda vietinis deguonies trūkumas;

Padidėja aeracijos energijos sąnaudos: reikia daugiau oro, kad būtų išlaikytas skysčių susidarymas, todėl didėja vieneto apdorojimo kaina;

Sustiprėja terpių susidūrimas ir dilimas, dėl to sulaikymo ekranai yra labiau apkraunami, o tarnavimo laikas trumpėja ir priežiūros slėgis auga.

Realiuose projektuose paplitusi klaidinga nuomonė, kad „didesnis užpildymo koeficientas visada reiškia didesnį apdorojimo pajėgumą“. Kai santykis artėja prie suskystinimo lubų, pridėjus daugiau terpės pašalinimo greitis nepagerėja ir iš tikrųjų gali pablogėti nuotekų kokybė.

2.3 Kaip vietoje įvertinti, ar užpildymo santykis yra tinkamas

Eksploatacijos metu padeda trys greiti patikrinimai: pirma, vizualiai patikrinkite suskystėjimo būseną - terpė turi tolygiai slinkti per bako paviršių be akivaizdžių supakuotų zonų; antra, stebėkite ištirpusio deguonies pasiskirstymą - dideli DO nuokrypiai bake rodo prastą maišymą, o tai gali reikšti, kad bakas perpildytas; trečia, stebėkite nuotekų rodiklius ir bioplėvelės storį -, jei bioplėvelė yra nuolat plona arba dažnai slenka, gali reikėti koreguoti užpildymo santykį arba aeracijos greitį. Tai yra veiklos-patirties patikrinimai; galutinis sprendimas visada priklauso nuo vandens{5}kokybės bandymo duomenų.

Rekomenduojami užpildymo koeficientai savivaldybių ir pramonės scenarijams

Kiekvienam scenarijui rekomenduojamas diapazonas priklauso nuo įtekančio vandens koncentracijos, tikslinio nuotekų standarto, rezervuaro tipo ir aeravimo metodo. Žemiau pateikti diapazonai yra tipinės inžinerinės vertės; kiekvienas konkretus projektas turi būti patvirtintas projektiniu skaičiavimu.

Atminkite, kad rekomenduojami diapazonai yra tik pradinis taškas. Galutinė vertė turi būti patikrinta pagal projektinį tūrinį apkrovą (komunalinis tipinis 0,3–0,8 kg COD/(m³·d)) ir tikslinį nuotekų standartą: esant didelei apkrovai ir griežtiems standartams, naudokite viršutinę diapazono galą; mažos apkrovos ir energijos taupymo-prioritetai, rinkitės žemesnį lygį.

Koregavimai pagal rezervuaro tipą, aeraciją ir regioninę vandens kokybę

Bako tipas:

• Plug{0}}srauto bakai sukuria didelius koncentracijos gradientus išilgai srauto, todėl jų pripildymo santykis dažnai yra mažesnis nei visiškai sumaišytų bakų;
• kelių kanalų talpyklos skirtinguose kanaluose gali pritaikyti skirtingus pripildymo santykius.
• Pakrovimo patikra: pasirinkę užpildymo santykį, patikrinkite ir tūrinį įkrovimą, ir paviršiaus -sritį, kad įsitikintumėte, jog rezervuaro tūris ir terpės paviršiaus plotas atitinka projektinius tikslus -, kad nebūtų patenkintas vienas rodiklis, o viršytų kitą.

Aeracijos būdas:

• Europos projektuose dažniausiai naudojamas pūstuvo aeravimas su smulkiais -burbuliniais difuzoriais, kurie gali palaikyti didesnį užpildymo koeficientą (40 %–55 %);
• paviršiniai aeratoriai arba reaktyvinis aeravimas užtikrina ribotą maišymo intensyvumą, todėl rekomenduojamas apatinis diapazono galas.

Regioninė vandens kokybė:

• Pietryčių Azijoje šiltas didelio{0}}drumstumo srautas gali lengvai padengti terpę suspenduotomis kietosiomis medžiagomis; Kartu su sustiprintu išankstiniu apdorojimu siūloma 25–40 proc.
• Šaltuose šiauriniuose regionuose biologinis aktyvumas mažėja, todėl paviršiaus plotui kompensuoti dažnai naudojamas didesnis užpildymo koeficientas, derinamas su temperatūros{0}}koreguotu dizainu.
• ES, kur nuotekų koncentracijos yra mažos, užpildymo koeficientą galima saikingai sumažinti siekiant taupyti energiją, jei vis dar laikomasi nuotekų standartų.

Atitikimas ir pristatymas:

• eksportuojamai laikmenai turi būti pateikti su CE/REACH (ES) arba EPA{0}}susiję dokumentai tikslinei rinkai;
• projektams Kinijoje taikomi GB standartai ir taikomi projektavimo kodai, o užpildymo santykis nustatomas patikrinus projektą.

Atnaujinimo projektuose taip pat reikėtų įvertinti esamos aeracijos sistemos perteklinį pajėgumą, kad padidinus užpildymo laipsnį nebūtų pakankamai aeracijos.

Dažnai užduodami klausimai (DUK)

1 klausimas: ar didesnis užpildymo koeficientas visada reiškia didesnį apdorojimo pajėgumą?

A: Nebūtinai. Diapazone, kuriame skystis išlieka normalus (pvz., 25–50 %), padidinus užpildymo koeficientą, padidėja efektyvus bioplėvelės paviršiaus plotas ir atitinkamai padidėja talpa; bet beveik 60–67 % apriboja skysčių susidarymą, padidėja negyvosios zonos, sulėtėja arba pasikeičia pajėgumo augimas, pastebimai padidėja aeracijos energijos sąnaudos.

2 klausimas: kodėl tiek daug dizainų pripildymo koeficientą nustato 67%?

A: Tai inžinerinė nykščio taisyklė (tipinė vertė), gauta iš pakabinamos cilindrinės terpės suskystinimo mechanizmo. Virš šio santykio vandens ir oro kanalai tarp terpių yra suspausti, todėl sunku išlaikyti vienodą skysčių susidarymą. Jei projektui tikrai reikia didesnio terpės tankio, rezervuaro konfigūraciją arba proceso derinį reikėtų įvertinti iš naujo-, o ne tiesiog pridėti daugiau terpės.

3 klausimas: kaip modernizavimo projektas turėtų nustatyti jo užpildymo santykį?

A: Modernizavimo projektus riboja esamas rezervuaro tūris ir aeracijos sistemos talpa. Pirmiausia patikrinkite, ar esamas aeracijos tiekimas gali palaikyti skysčių susidarymą ir deguonies perdavimą esant tiksliniam užpildymo santykiui, tada atlikite bandomuosius skaičiavimus rekomenduojamu diapazonu; jei reikia, patikrinkite bioplėvelės pritvirtinimo ir pašalinimo greitį bandomuoju bandymu prieš padidindami iki inžinerinės vertės.

Išvada

Nėra vieno-dydžio-visiems tinkamo-užpildymo santykio. Garso vertė atitinka scenarijaus įkrovimo reikalavimus ir rezervuaro / aeracijos talpos apribojimus bei regioninius vandens kokybės pataisymus. Savivaldybių projektai paprastai veikia 25–50 %, o didelės -apkrovos pramonės scenarijus gali siekti 60–67 % -, pagrindinis kriterijus yra tai, ar medija gali palaikyti normalią skysčių srautą.

Jei reikia pripildymo{0}}santykio rekomendacijų, pagrįstų jūsų konkrečia vandens kokybe ir rezervuaro sąlygomis, susisiekite suAquaSusttechninė komanda, kad gautų individualų pasiūlymą.
